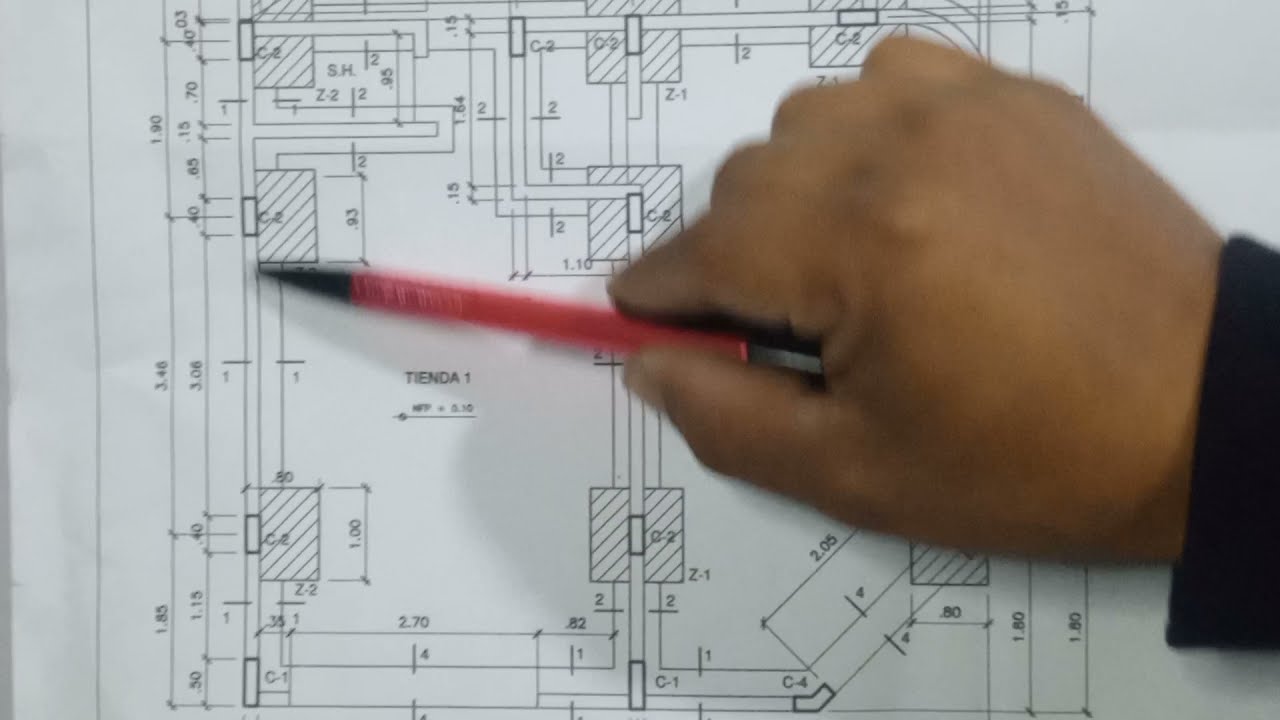

Si alguna vez te has preguntado cómo se representa una columna en un plano arquitectónico, has llegado al lugar adecuado. La representación de columnas es un aspecto fundamental en el diseño y la planificación de cualquier estructura. No solo se trata de mostrar la ubicación de estos elementos, sino de comunicar su función, dimensiones y estilo arquitectónico. En este artículo, exploraremos en profundidad cómo se representa una columna en un plano, desde los símbolos utilizados hasta las escalas adecuadas, y te ofreceremos ejemplos prácticos que te ayudarán a entender mejor este tema. Prepárate para sumergirte en el fascinante mundo de la representación gráfica de columnas y descubre cómo se integran en el diseño arquitectónico.
¿Qué es una columna en arquitectura?
Antes de entrar en los detalles de cómo se representa una columna en un plano, es importante entender qué es una columna en el contexto arquitectónico. Una columna es un elemento vertical que sostiene estructuras y puede estar hecha de diferentes materiales, como concreto, acero o madera. Su función principal es soportar cargas, pero también puede tener un valor estético significativo. Las columnas pueden variar en diseño, desde las clásicas columnas dóricas, jónicas y corintias hasta las más modernas y minimalistas.
1 Tipos de columnas
Existen varios tipos de columnas, cada una con características únicas que afectan su representación en un plano:
- Columnas estructurales: Estas son esenciales para la estabilidad de un edificio y se representan de manera más detallada en los planos.
- Columnas decorativas: Aunque no soportan carga, su diseño puede ser complejo y debe ser indicado en los planos para reflejar la intención del diseño.
- Columnas de soporte: Su función principal es la de soportar techos, vigas o arcos, y son cruciales en el diseño estructural.
2 Funciones de las columnas
Las columnas desempeñan varias funciones en un edificio, que incluyen:
- Soporte de cargas: Las columnas son fundamentales para soportar el peso de los pisos y el techo.
- Estabilidad estructural: Contribuyen a la estabilidad general del edificio, especialmente en zonas sísmicas.
- Estética: Pueden realzar el diseño arquitectónico y aportar un estilo único al espacio.
Símbolos y convenciones en la representación de columnas
La representación de una columna en un plano arquitectónico no es arbitraria; sigue ciertas convenciones y símbolos que ayudan a los arquitectos y constructores a entender la intención del diseño. Existen diferentes símbolos para diferentes tipos de columnas, y su correcta utilización es esencial para la claridad del plano.
1 Símbolos estándar
Los símbolos utilizados para representar columnas pueden variar según el estándar de dibujo utilizado (como el CAD o el BIM). Sin embargo, algunos símbolos comunes incluyen:
- Círculos o elipses: Se utilizan a menudo para representar columnas circulares o elípticas.
- Rectángulos o cuadrados: Para columnas de sección rectangular, se utilizan rectángulos que reflejan las proporciones reales de la columna.
- Líneas y etiquetas: Se pueden añadir líneas para indicar la altura de la columna y etiquetas que especifiquen el material y las dimensiones.
2 Notación de dimensiones
Además de los símbolos, es crucial incluir dimensiones en los planos. La notación de dimensiones debe ser clara y precisa, indicando la altura, el diámetro o las dimensiones de la base de la columna. Generalmente, se utilizan flechas y líneas de cota para indicar estas medidas, y se pueden incluir notas adicionales para especificar detalles como el tipo de material o el acabado superficial.
Escalas y proporciones en la representación de columnas
Una de las claves para una representación efectiva de columnas en un plano es el uso adecuado de escalas y proporciones. La escala utilizada en un plano arquitectónico afecta cómo se perciben las columnas y su relación con otros elementos del diseño.
1 Escalas comunes en planos arquitectónicos
Las escalas más comunes en planos arquitectónicos incluyen:
- 1:100: Esta escala es ideal para planos generales, donde se necesita una visión amplia del diseño.
- 1:50: Utilizada para detalles más específicos, como la representación de columnas en un plano de planta.
- 1:20: Perfecta para detalles constructivos, donde se requiere una representación precisa de la columna y su interacción con otros elementos.
2 Proporciones adecuadas
Las proporciones son esenciales para garantizar que las columnas se representen de manera realista en el plano. Al establecer proporciones, se debe considerar el tamaño de la columna en relación con otros elementos, como vigas y muros. Por ejemplo, una columna de soporte debe ser proporcionalmente más robusta que una columna decorativa. Utilizar proporciones adecuadas ayuda a mantener la coherencia en el diseño y asegura que las columnas cumplan su función estructural.
Ejemplos prácticos de representación de columnas en planos
Ver ejemplos prácticos puede ser muy útil para entender cómo se representa una columna en un plano. A continuación, analizaremos algunos ejemplos que ilustran diferentes enfoques en la representación de columnas.
1 Plano de planta con columnas estructurales
En un plano de planta típico, las columnas estructurales se representan con símbolos claros y se colocan en las ubicaciones estratégicas para soportar las cargas del edificio. Por ejemplo, en un plano de un edificio de oficinas, las columnas pueden estar ubicadas en un patrón regular, indicando su función en la distribución del espacio. La representación incluiría dimensiones, notas sobre el material (por ejemplo, concreto armado) y cualquier detalle constructivo relevante.
2 Detalle constructivo de una columna
Un detalle constructivo es donde se puede ver la columna en mayor profundidad. Este tipo de plano incluiría secciones transversales de la columna, mostrando su forma y dimensiones exactas. Por ejemplo, en un plano de una columna de acero, se podría mostrar la sección transversal con las dimensiones de las chapas y las soldaduras necesarias. Este nivel de detalle es crucial para los ingenieros y constructores, ya que proporciona la información necesaria para la construcción.
Herramientas y software para la representación de columnas
Hoy en día, existen diversas herramientas y software que facilitan la representación de columnas en planos arquitectónicos. Estas herramientas permiten a los arquitectos y diseñadores crear representaciones precisas y detalladas de columnas, optimizando el proceso de diseño y construcción.
1 Software de diseño asistido por ordenador (CAD)
Los programas de CAD, como AutoCAD o SketchUp, son ampliamente utilizados en la industria arquitectónica. Estos programas permiten crear planos en 2D y 3D, facilitando la representación de columnas de manera precisa. Los arquitectos pueden utilizar herramientas de dibujo para crear símbolos de columnas, añadir dimensiones y personalizar el diseño según las necesidades del proyecto.
2 Modelado de información de construcción (BIM)
El software BIM, como Revit, ofrece una representación más avanzada de las columnas, ya que permite integrar información sobre materiales, dimensiones y detalles constructivos en un modelo tridimensional. Esto no solo facilita la visualización del diseño, sino que también mejora la colaboración entre los diferentes equipos de trabajo, desde arquitectos hasta ingenieros y constructores.
¿Por qué es importante representar correctamente una columna en un plano?
La representación precisa de una columna en un plano es fundamental para garantizar la seguridad y funcionalidad de la estructura. Una columna mal representada puede llevar a errores en la construcción, afectando la estabilidad del edificio y poniendo en riesgo la seguridad de sus ocupantes. Además, una representación clara facilita la comunicación entre arquitectos, ingenieros y constructores, asegurando que todos estén en la misma página respecto al diseño.
¿Qué materiales se utilizan comúnmente para columnas?
Las columnas pueden estar hechas de diversos materiales, dependiendo de su función y del diseño del edificio. Los materiales más comunes incluyen concreto, acero, madera y mampostería. Cada material tiene propiedades específicas que afectan su resistencia y durabilidad, así como su representación en un plano. Por ejemplo, las columnas de acero suelen ser más delgadas pero muy resistentes, mientras que las columnas de concreto pueden ser más voluminosas pero ofrecen una gran estabilidad.
¿Cómo se determina la ubicación de las columnas en un plano?
La ubicación de las columnas en un plano se determina a partir de un análisis estructural que considera las cargas que deben soportar, la distribución del espacio y las normativas de construcción. Los arquitectos y ingenieros trabajan juntos para identificar los puntos estratégicos donde las columnas deben ubicarse, asegurando que la estructura sea segura y funcional. Factores como la estética y el uso del espacio también influyen en esta decisión.
¿Qué diferencias hay entre columnas decorativas y estructurales?
Las columnas estructurales son esenciales para la estabilidad del edificio, soportando cargas y asegurando la integridad estructural. En cambio, las columnas decorativas, aunque pueden tener un papel estético importante, no son necesarias para la carga del edificio. Sin embargo, ambas pueden ser representadas en un plano, pero con diferentes niveles de detalle y énfasis en su función dentro del diseño arquitectónico.
¿Qué es un plano de detalle y por qué es importante?
Un plano de detalle es un dibujo técnico que muestra una parte específica de una estructura con un alto nivel de detalle. Es crucial para representar columnas, ya que proporciona información sobre las dimensiones exactas, los materiales utilizados y los métodos de construcción. Estos planos son esenciales para los contratistas, ya que les permiten entender exactamente cómo construir y ensamblar los elementos de la estructura.
¿Cómo afecta la escala a la representación de columnas?
La escala en un plano afecta la percepción de las columnas y su relación con otros elementos del diseño. Una escala incorrecta puede hacer que las columnas se vean desproporcionadas o mal ubicadas. Por ello, es fundamental seleccionar una escala adecuada que permita representar las columnas con precisión, asegurando que su tamaño y ubicación sean coherentes con el resto del diseño arquitectónico.
¿Cuáles son las tendencias actuales en la representación de columnas en planos arquitectónicos?
Las tendencias actuales en la representación de columnas incluyen el uso de tecnología avanzada como el modelado 3D y BIM, que permiten visualizar las columnas en un contexto más amplio y realista. Además, hay un enfoque creciente en la sostenibilidad, donde se utilizan materiales innovadores y se consideran las implicaciones medioambientales de las columnas en el diseño. Estas tendencias están cambiando la forma en que se diseñan y representan las columnas en los planos arquitectónicos.
